一、概述

桨叶干燥机是一种传导式节能污泥处理设备。设备将废水产生的污泥及这类介于膏状及浆状的污泥进行间接加热，使污泥达到脱水干化，减少体积，然后综合利用，变废为宝，避免了二次污染，是目前污泥处理较为理想的干化设备。传导式即热载体并不与被干燥的物料直接接触，而是热表面与物料传导接触并进行干燥。

二、原理

空心轴上密集排列着模型中空桨叶，热介质经空心轴流经桨叶。单位有效容积内传热面积很大，热介质温度从－40℃到320℃，可以是水蒸汽，也可以是液体型：如热水、导热油等。间接传导加热，没有携带空气带走热量，热量均用来加热物料。热量损失仅为通过器体保温层向环境的散热。模型桨叶传热面具有自清洁功能。物料颗粒与模型面的相对运动产生洗刷作用，能够洗刷掉桯型面上附着物料，使运转中一直保持着清洁的传热面。桨叶干燥机的壳体为W型，壳体内一般安排二到四根空心搅拌轴。壳体有密封端盖与上盖，防止物料粉尘外泄及收集物料溶剂蒸汽。出料口处设置一挡扳，保证料位高度，使传热面被物料覆盖而充分发挥作用。热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证佳的传热效果。

三、特点

1.桨叶干燥机能耗低：由于间接加热，没有大量携带空气带走热量，干燥器外壁又设置保温层，对浆状物料，蒸发1kg水仅需1.22kg水蒸汽。

2.桨叶干燥机系统造价低：单位有效容积内拥有巨大的传热面，就缩短了处理时间。设备尺寸变小，就极大地减少了建筑面积及建筑空间。

3.处理物料范围广：使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料。常用介质有：水蒸汽、导热油、热水、冷却水等。既可连续操作也可间歇操作，可在很多领域应用。

4.环境污染小：不使用携带空气，粉尘物料夹带很少。物料溶剂蒸发量很小，便于处理。对有污染的物料或需回收溶剂的工况，可采用闭路循环。

5.操作费用低：该设备正常操作，仅1-2人／天。低速搅拌及合理的结构。磨损量小，维修费用很低。

6.操作稳定：由于楔型桨叶特殊的压缩——膨胀搅拌作用，使物料颗粒充分与传热面接触，在轴向区间内，物料的温度、湿度、混合度梯度很小，从而保证了工艺的稳定性。

四、污泥干化的经济技术参数

1.烘干前的污泥含水率80%左右。

2.烘干后的含水率一般在10-50%之间。

3.体积变化：烘干后体积减小4至5倍。

4.蒸发1kg水消耗热量仅为1.1-1.3kg蒸汽

五、污泥干化后的经济价值

干化是污泥处置的关键环节，干化后的污泥可结合周边情况，协同发电厂、水泥厂、垃圾焚烧厂以及填埋厂等实现污泥的处置（如肥料、土壤改良剂、替代能源、建材综合利用等）。

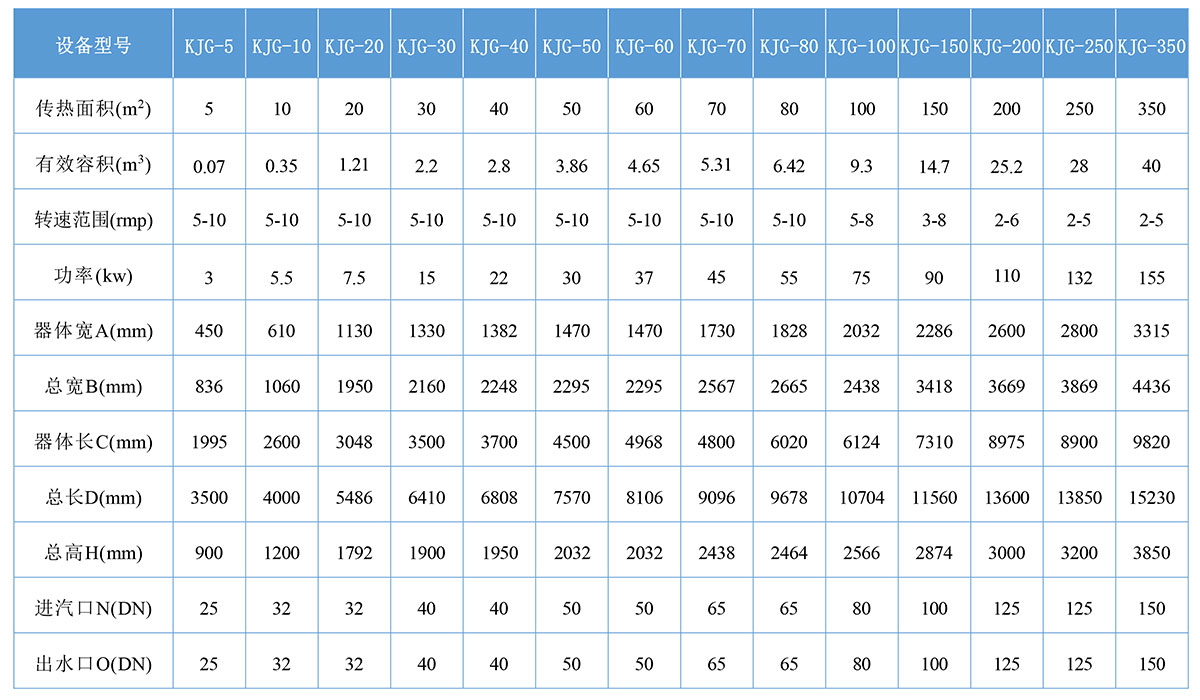

六、技术参数
